เหตุใดฐานแม่พิมพ์และชิ้นส่วนมาตรฐานจึงกำหนดอายุการใช้งานของแม่พิมพ์

อายุการใช้งานของแม่พิมพ์มักตัดสินจากวัสดุโพรงและความแม่นยำในการตัดเฉือน แต่สิ่งที่กำหนดจริงๆ ว่าแม่พิมพ์สามารถอายุการใช้งานการออกแบบได้อย่างน่าเชื่อถือและคาดการณ์ได้หรือไม่นั้นเป็นส่วนที่ไม่มีใครให้ความสนใจ—ฐานแม่พิมพ์และชิ้นส่วนมาตรฐาน.

ฐานแม่พิมพ์คือโครงกระดูก ชิ้นส่วนมาตรฐานคือข้อต่อ หากโครงกระดูกไม่ตรงแนวและข้อต่อหลวม แม้แต่ช่องที่ดีที่สุดก็ไม่สามารถคงอยู่ได้

The Mold Base: รากฐานสำหรับทุกสิ่ง

ฐานแม่พิมพ์เป็นตัวรองรับแม่พิมพ์ทั้งหมด โดยผสานรวมส่วนประกอบการทำงานทั้งหมด เช่น โพรง แกน ระบบดีดออก ระบบทำความเย็น และระบบเกตติ้ง ไว้ในกรอบงานที่แม่นยำ เพื่อให้แน่ใจว่าองค์ประกอบเหล่านั้นจะกลับสู่ตำแหน่งเดิมทุกรอบการเปิดและปิด

ส่วนประกอบหลักของฐานแม่พิมพ์มาตรฐาน

แผ่นเหล่านี้วางซ้อนกัน ล็อคด้วยสกรู และอาศัยหมุดนำและบุชชิ่งเพื่อรับประกันความสามารถในการทำซ้ำตำแหน่งทุกรอบ

ข้อกำหนดด้านประสิทธิภาพหลักสองประการสำหรับฐานแม่พิมพ์

ความเข้มแข็งมาเป็นอันดับแรก แรงดันในการฉีดสามารถเข้าถึงได้หลายร้อยกิโลกรัมต่อตารางเซนติเมตร หากฐานแม่พิมพ์ขาดความแข็งแกร่ง มันจะเสียรูปภายใต้แรงดันสูง เส้นแยกจะเปิดออก และแฟลชจะปรากฏขึ้น การเปลี่ยนแปลงของแกนกลางความหนาของผนังไม่เท่ากัน หมุดดีดตัวจะผูกและต้องถอดประกอบแม่พิมพ์ทั้งหมด

ความแม่นยำเป็นอันดับสอง ระยะห่างที่พอดีระหว่างไกด์พินและบุชชิ่ง รวมถึงความเรียบและความเหลี่ยมของแผ่นแต่ละแผ่น จะกำหนดโดยตรงว่าแม่พิมพ์เปิดและปิดได้อย่างราบรื่น และขนาดของผลิตภัณฑ์ยังคงมีเสถียรภาพหรือไม่

 ชิ้นส่วนมาตรฐาน: ส่วนประกอบที่ถูกที่สุดที่ล้มเหลวบ่อยที่สุด

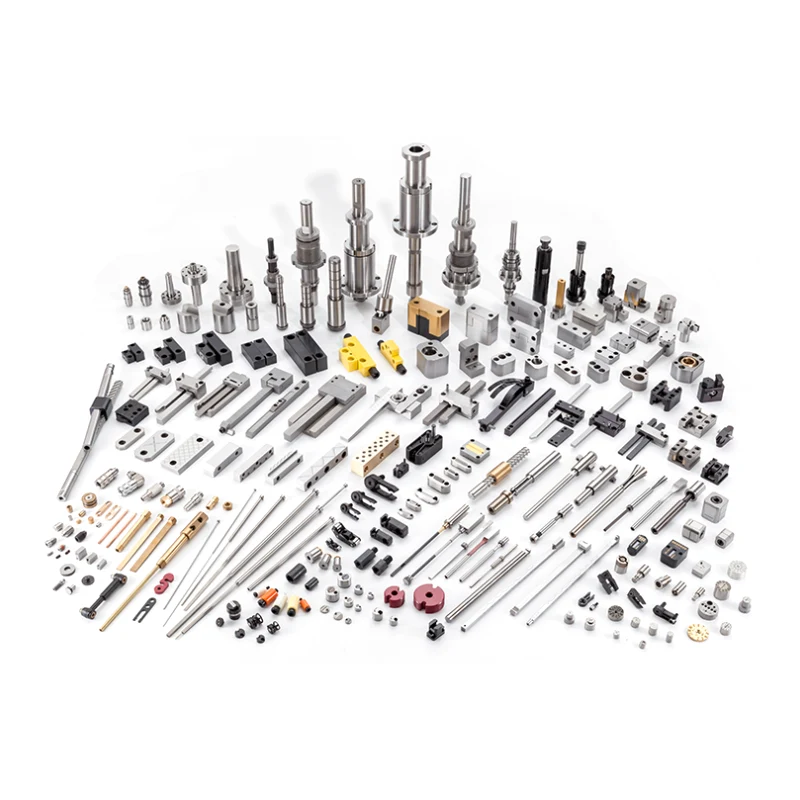

ชิ้นส่วนมาตรฐานคือส่วนประกอบที่เปลี่ยนไม่ได้ทั้งแบบไม่มีโพรงและไม่ใช่แกนหลักในแม่พิมพ์ หมุดนำ บุชชิ่ง หมุดดีดตัว สปริง ซีล แหวนกำหนดตำแหน่ง บล็อกล็อค ล้วนนับรวมทั้งสิ้น

พวกมันดูธรรมดา ราคาถูก แต่มากกว่าครึ่งหนึ่งของความล้มเหลวของเชื้อราทั้งหมดสืบย้อนกลับไปที่ส่วนประกอบเหล่านี้

1. ไกด์พินและบูช

ระบบนำทางช่วยให้แน่ใจว่าส่วนที่เคลื่อนที่และส่วนที่อยู่กับที่อยู่ในตำแหน่งที่แม่นยำในทุกการปิด ความล้มเหลวของแม่พิมพ์ส่วนใหญ่เริ่มต้นจากการสูญเสียความแม่นยำในการแนะนำ

วัสดุ: เหล็กแบริ่ง SUJ2 หรือเหล็กกล้าเครื่องมือ SKD11 ที่มีการชุบแข็งด้วยการเหนี่ยวนำความถี่สูงที่ HRC 58-62 ตามด้วยการเจียรที่แม่นยำจนถึงพื้นผิว Ra 0.2-0.4

ระยะห่างพอดี: โดยทั่วไป 0.02-0.05 มม. ขึ้นอยู่กับขนาดแม่พิมพ์ ใหญ่เกินไป และแกนกลางและช่องไม่ตรงแนว เล็กเกินไป และความต้านทานการเปิดและปิดเพิ่มขึ้น ทำให้เกิดการหวือหวา

โหมดความล้มเหลว:

• การครูดบนหมุด → เกิดจากการหล่อลื่นไม่เพียงพอหรือการโหลดไม่สม่ำเสมอ

• บูชสึกหรอ → หมดอายุการใช้งาน; แทนที่พวกเขา

• หมุดงอ → เกิดจากการดีดออกไม่สมดุลหรือแรงจับยึดไม่ตรงแนวจากเครื่องฉีด

2. หมุดกระทุ้ง ปลอก และก้านดัน

ระบบดีดออกจะมองเห็นความถี่ในการหมุนเวียนสูงสุดและการโหลดส่วนใดๆ ของแม่พิมพ์ที่ซับซ้อนที่สุด

หมุดกระทุ้ง: ผลิตจากเหล็กกล้าความเร็วสูง SKH51 หรือเหล็กกล้าเครื่องมืองานร้อน SKD61 พร้อมปลายชุบแข็ง ระยะห่างที่พอดีกับรูไกด์ควรอยู่ที่ 0.015-0.025 มม. แน่นเกินไปและหมุดก็พันกัน หลวมเกินไป และแฟลชปรากฏที่จุดที่ดีดออก

สาเหตุหลักสองประการที่ทำให้พินอีเจ็คเตอร์แตกหัก: แรงดีดออกอยู่นอกศูนย์กลางจากจุดศูนย์กลางความต้านทานการรื้อถอน หรือพินได้รับผลกระทบระหว่างการกลับ

สปริง: รับผิดชอบในการคืนแผ่นดีดตัวออก ปัญหาที่ถูกมองข้ามมากที่สุดคือความล้าของสปริง หลังจากกดหน้าอกนับหมื่นครั้ง ความสูงอิสระก็จะลดลง แผ่นดีดตัวกลับไม่สามารถคืนจนสุดได้ และหมุดดีดตัวจะกระแทกครึ่งหนึ่งที่อยู่กับที่ในระหว่างการปิดครั้งถัดไป

วิธีการตรวจสอบ: ตรวจสอบความสูงอิสระของสปริงทุกๆ 100,000 รอบ เปลี่ยนหากลดลงต่ำกว่า 90% ของความสูงเดิม

3. ซีลและแผ่นกั้น

การรั่วไหลของน้ำในระบบทำความเย็นถือเป็นความล้มเหลวกะทันหันที่พบบ่อยที่สุดบนพื้นโรงงาน

ซีล (โอริง): ผลิตจากยางซิลิโคนอุณหภูมิสูงหรือยางฟลูออโร โดยมีขีดจำกัดอุณหภูมิสูงสุดที่ 200°C และ 260°C ตามลำดับ ความล้มเหลวเกิดจากการเสื่อมสภาพที่อุณหภูมิสูง การแข็งตัว หรือการบีบอัด เปลี่ยนทุกๆ 500,000 รอบหรือทุกปี ขึ้นอยู่กับว่ากรณีใดจะเกิดขึ้นก่อน

แผ่นกั้น: เปลี่ยนทิศทางการไหลของน้ำเพื่อการระบายความร้อนเฉพาะที่ ความล้มเหลวที่พบบ่อยที่สุดคือการอุดตันของตะกรัน โดยเฉพาะอย่างยิ่งในพื้นที่ที่มีน้ำกระด้าง ใช้น้ำอ่อนตัวหรือเติมสารป้องกันการกัดกร่อนและป้องกันตะกรัน

4. การหาตำแหน่งวงแหวนและบล็อคล็อค

การหาตำแหน่งวงแหวน: ติดตั้งอยู่บนแผ่นหนีบด้านบน โดยให้อยู่ตรงกลางกับหัวฉีดของเครื่องฉีด การเลือกที่ไม่ถูกต้องทำให้เกิดความเยื้องศูนย์ระหว่างหัวฉีดและบุชชิ่งสปรู ที่ดีที่สุดคือวัสดุรั่ว อย่างเลวร้ายที่สุดทั้งบูชป่วงและหัวฉีดได้รับความเสียหาย

บล็อกล็อค: ใช้สำหรับการล็อคสไลด์ (แกนด้านข้าง) เมื่อสวมใส่ แรงล็อคไม่เพียงพอ และตัวสไลด์เลื่อนไปข้างหลังภายใต้แรงดันการฉีด ทำให้เกิดแสงวาบที่ด้านข้างของผลิตภัณฑ์ ตรวจสอบพื้นผิวล็อคอย่างสม่ำเสมอเพื่อดูการเยื้องหรือการสึกหรอ อย่ารอให้แฟลชปรากฏขึ้นก่อนการแก้ไขปัญหา

เหตุใดชิ้นส่วนมาตรฐานจึงล้มเหลวบ่อยที่สุด

ชิ้นส่วนมาตรฐานเป็นส่วนประกอบที่ได้มาตรฐานได้ง่ายที่สุด ถูกที่สุด และสังเกตเห็นได้น้อยที่สุดในแม่พิมพ์

และเนื่องจากราคาถูกและไม่มีใครสังเกตเห็น จึงถูกละเลยบ่อยที่สุด:

• หมุดนำทางแห้ง - ไม่มีใครตรวจสอบ

• สปริงถูกใช้จนกว่าจะหัก

• โอริงรั่ว และมีคนพันเทปรอบๆ แล้ววิ่งต่อไป

• หมุดอีเจ็คเตอร์งอเล็กน้อย แต่ "ยังใช้งานได้"

ผลลัพธ์สะสมของการตัดสินใจที่ "ยังคงใช้งานได้" เหล่านี้: สปริงที่เสียไปไม่กี่ดอลลาร์ แผ่นอีเจ็คเตอร์ติดขัด แม่พิมพ์ทั้งหมดถูกดึงออกจากเครื่องจักรเพื่อซ่อมแซม ชั่วโมงของกำลังการผลิตหายไป และค่าบำรุงรักษาหลายพันดอลลาร์ก็เพิ่มขึ้น

หลักการคัดเลือก

การเลือกฐานแม่พิมพ์

การเลือกชิ้นส่วนมาตรฐาน

การบำรุงรักษา: ไม่มีความซับซ้อนทางเทคนิค มีเพียงวินัยในการดำเนินการเท่านั้น

การบำรุงรักษาฐานแม่พิมพ์และชิ้นส่วนมาตรฐานไม่ซับซ้อน สิ่งที่ต้องการคือความถี่และวินัย

การอ้างอิงด่วนเกี่ยวกับการวินิจฉัยข้อผิดพลาด

ที่ฐานแม่พิมพ์และชิ้นส่วนมาตรฐานอย่าตัดสินว่าผลิตภัณฑ์จะดูสวยงามแค่ไหน—นั่นคืองานของโพรง พวกเขากำหนดเพียงสิ่งเดียวเท่านั้น: แม่พิมพ์สามารถผลิตชิ้นส่วนได้อย่างน่าเชื่อถือและสม่ำเสมอตลอดอายุการใช้งานที่กำหนดหรือไม่

โครงกระดูกที่ไม่ตรงแนวไม่สามารถส่งกำลังได้ ไม่ว่ากล้ามเนื้อจะแข็งแรงแค่ไหนก็ตาม ข้อต่อที่แข็งไม่สามารถขยับได้ไม่ว่าแขนขาจะมีความสามารถแค่ไหนก็ตาม

เมื่อเลือกฐานแม่พิมพ์ ให้ให้ความสำคัญกับความแข็งแกร่งมากกว่าความเบา ความแม่นยำมากกว่าราคา ในการซื้ออะไหล่มาตรฐานไม่จำเป็นต้องเป็นยี่ห้อที่แพงที่สุดแต่สเปคต้องถูกต้อง ในการบำรุงรักษาประจำวัน ให้เปลี่ยนสปริงตามกำหนดเวลา หล่อลื่นหมุดนำอย่างสม่ำเสมอ และเปลี่ยนซีลเมื่อหมดอายุการใช้งาน งานเหล่านี้ไม่จำเป็นต้องมีทักษะทางเทคนิค เพียงแค่รายการตรวจสอบและมีวินัยในการปฏิบัติตาม
